TWG FM PV-012-02-18, Ротаметр панельный 1/2"рн (1/4"рв) 2-18 л/мин с вентилем

2 000 руб.

В наличии

Артикул: TWG FM PV-012-02-18

Ротаметры серии TWG предназначены для местного визуального и количественного контроля расхода воды в системах водоподготовки. Модификации с регулировочным вентилем позволяют дополнительно регулировать скорость потока воды.

НАЗНАЧЕНИЕ

Ротаметры серии TWG предназначены для местного визуального и количественного контроля расхода воды в системах водоподготовки. Модификация TWG FM PV позволяет осуществлять монтаж ротаметра на вертикальную панель, регулировка потока воды осуществляется при помощи встроенного вентиля.

ОБЗОР

ПРИНЦИП ДЕЙСТВИЯ

Корпус ротаметров серии TWG изготовлен из прозрачного акрилового стекла с нанесённой шкалой расхода воды. Внутри ротаметра вода движется снизу вверх по конусной прозрачной измерительной трубке. По положению поплавка внутри конусной трубки осуществляется наглядное считывание показаний моментального расхода воды л/мин.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Ротаметры серии TWG применяются в системах водоподготовки для визуализации расхода воды в контрольных точках.

ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ

• для чистой воды без твёрдых частиц.

• не предназначены для сильных кислот и щелочей, органических растворителей, масел, агрессивных жидкостей,
пара и газов.

• монтаж в вертикальном положении с восходящим потоком для корректности показаний.

• температура и давление среды должны соответствовать паспортным требованиям изделия.

№	Модель	Расход л/мин	Подкл.	Размеры, мм
				A	B	C	D	E	F	H
1	TWG FM PV-012-01-04	0,5 … 4	1/2”рв	175	32	168	35	25	76	127
2	TWG FM PV-012-01-07	1 … 7
3	TWG FM PV-012-01-11	1 … 11
4	TWG FM PV-012-02-18	2 … 18
5	TWG FM PV-100-05-35	5 … 35	1”рв	234	45	226	46	33	100	160
6	TWG FM PV-100-10-50	10 … 50
7	TWG FM PV-100-10-50	20 … 70
8	TWG FM PV-100-30-130	30 … 130
9	TWG FM PV-100-30-150	30 … 150
10	TWG FM PV-100-50-170	50 … 170

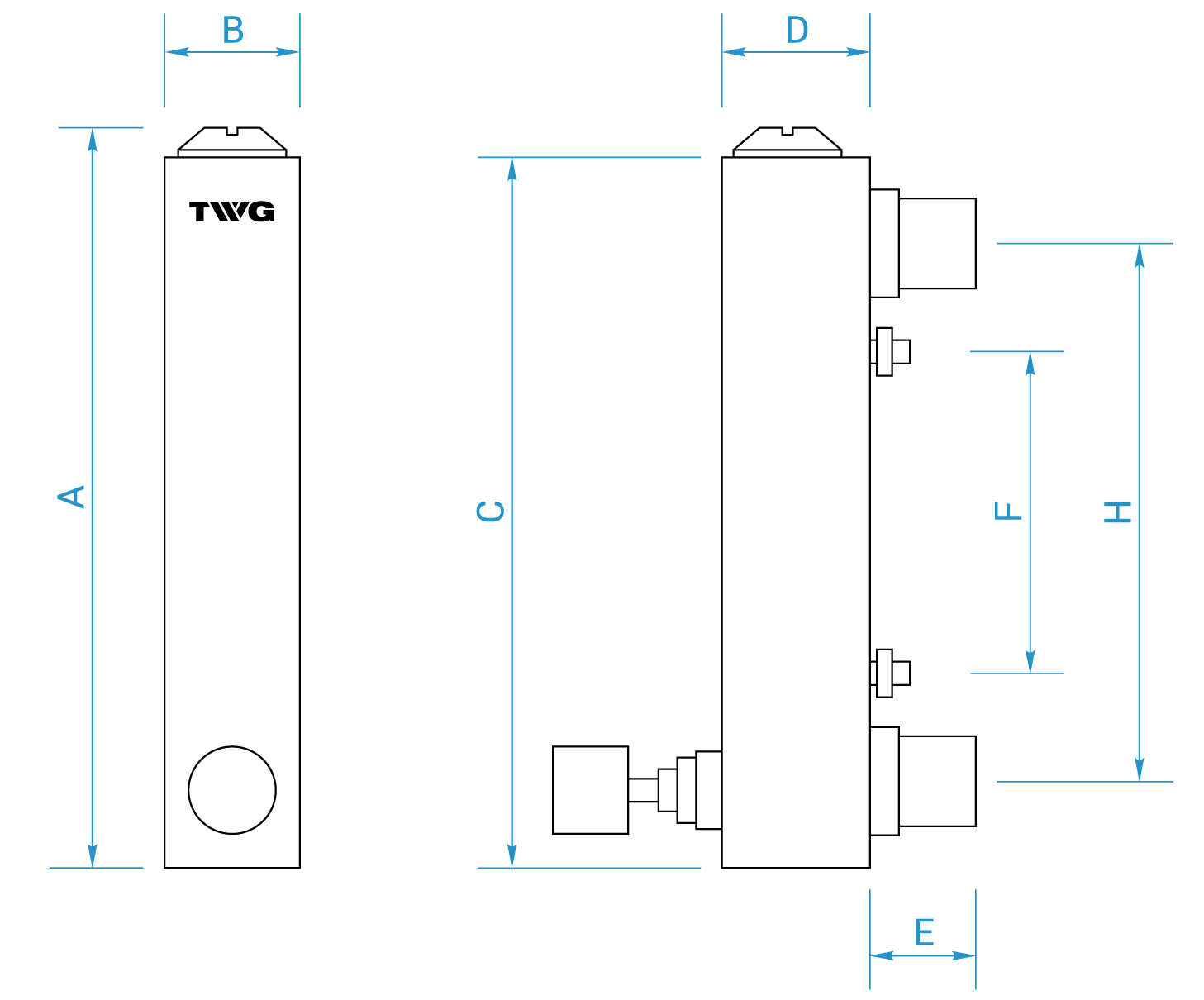

pv чертеж
