Электропитание 24В DC

TWG SV BN-NC-100-24DC1

без ручного дублёра

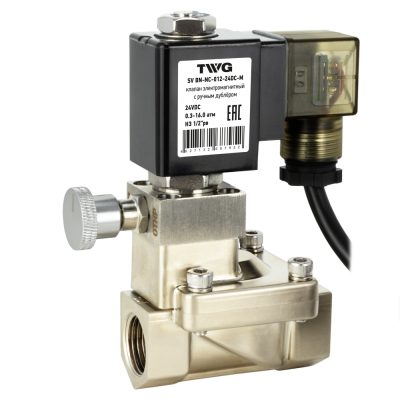

TWG SV BN-NC-100-24DC-M

с ручным дублёром

Назначение электромагнитных клапанов
серии TWG SV BN-NC

Клапаны электромагнитные серии TWG SV BN-NC (далее – клапан) предназначены для автоматического (дистанционного) управления (откр/закр) подачи рабочей среды (холодная и горячая вода, маловязкие жидкости, сжатый воздух) в системах водоснабжения, отопления, орошения, очистки воды и других инженерных сетях с неагрессивными средами.

Принцип работы электромагнитных клапанов
серии TWG SV BN-NC

•      Нормальное состояние

без напряжения клапан закрыт и блокирует поток рабочей среды.

•      Рабочее состояние

при подаче напряжения клапан открывается, пропуская рабочую среду.

Преимущества электромагнитных клапанов
серии TWG SV BN-NC

•      Надёжность

Безотказностая работа при подаче управляющего напряжения, отсутствие расхода энергии в закрытом состоянии.

•      Быстродействие

Открытие/закрытие за доли секунды позволяют применять клапан в системах, где важна скорость реакции (непример, импульсные промывки или быстрое отключение подачи воды при протечках).

•      Светодиодный индикатор питания

Визуализация наличия управляющего напряжения позволяет определять положение клапана в рабочем режиме, а также осуществлять быструю диагностику при поиске неисправностей.

•      Кабель 3 м в комплекте

Минимизация временных и финансовых затрат на электроподключение, снижение рисков ошибок электроподключения, достижение требуемой герметичности электроподключения.

•      Ручной дублёр (для моделей в конфигурации M)

Возможность управлять клапаном вручную без подачи питания при возникновении нештатных ситуаций с электропитанием, а также при диагностике и сервисном обслуживании оборудования.

•      Никелированное покрытие

Покрытие корпуса клапана имеет блестящую поверхность и обладает повышенной коррозионной стойкостью, что положительно сказывается на сроке эксплуатации и внешнем виде изделия.

•      Энергосбережение (для моделей с напряжением 24DC)

Потребляемая мощность в режиме удержания составляет всего 3 Вт, что снижает тепловыделение катушки и значительно разгружает источник питания.

 клапан э м



Технические характеристики базовые
электромагнитных клапанов серии TWG SV BN-NC

№ ПАРАМЕТР ЗНАЧЕНИЕ
1 Модель клапана все модели серии TWG SV BN-NC
2 Давление 0,3…16,0 атм
3 Степень защиты катушки IP65
4 Длительность питания катушки без ограничений (100% ED)
5 Подключение катушки DIN43650A
6 Питающий кабель 3×0,75мм2 3,0м
7 Индикатор питания катушки есть
8 Принцип действия пилотный
9 Рабочее положение нормально закрытый
10 Материал диафрагмы EPDM
11 Корпус никелированная латунь
12 Стандарт резьбы корпуса ГОСТ 6357-81 ISO 228
13 Температура окруж. среды -20 … +65 ОС
14 Влажность окружающей среда ≤ 80%
15  Габариты, Д × Ш × В
– индивидуальной упаковки
– групповой упаковки
172 × 140 × 95 мм
360 × 360 × 250 мм
16 Количество в групповой упак. 10 шт

*опционально (по запросу) возможна комплектация без кабеля или с кабелем иного сечения



 расшифровка





Технические характеристики по типу электропитания
электромагнитных клапанов серии TWG SV BN-NC

1 Модель клапана TWG SV BN-NC-012-24DC TWG SV BN-NC-012-220АС
TWG SV BN-NC-034-24DC TWG SV BN-NC-034-220АС
TWG SV BN-NC-100-24DC TWG SV BN-NC-100-220АС
TWG SV BN-NC-012-24DC-М TWG SV BN-NC-012-220АС-М
TWG SV BN-NC-034-24DC-М TWG SV BN-NC-034-220АС-М
TWG SV BN-NC-100-24DC-М TWG SV BN-NC-100-220АС-М
2 Модель катушки TWG SV CO-24DC TWG SV CO-220AC
3 Электропитание катушки 24В DC 1ф 220В 50 Гц
4 Полная мощность
– при срабатывании
– при удержании		 16 Вт
4 Вт		 22 ВА
22 ВА





Технические характеристики по диаметру подключения
электромагнитных клапанов серии TWG SV BN-NC

1 Модель клапана TWG SV BN-NC-012- TWG SV BN-NC-034- TWG SV BN-NC-100-
24DC 24DC-M 24DC 24DC-M 24DC 24DC-M
220AC 220AC-M 220AC 220AC-M 220AC 220AC-M
2 Вес нетто / брутто 0,8 / 0,9 кг 0,9 / 1,0 кг 1,0 / 1,1 кг 1,1 / 1,2 кг 1,5 / 1,6 кг 1,6 / 1,7 кг
3 Габариты клапана с катушкой
– высота (C) 108 мм 126 мм 118 мм 134 мм 125 мм 141 мм
– длина (A) 66 мм 75 мм 96 мм
– ширина (B) 48 мм 58 мм 70 мм
4 Подключение ½” рв ¾” рв 1” рв
5 Производительность, Cv (вода) ≤ 4,5 м3/ч ≤ 7,6 м3/ч ≤ 12,0 м3/ч
6 Диаметр проходного отверстия 13 мм 20 мм 25 мм
7 Крутящий момент при монтаже  30 Нм 40 Нм 60 Нм
8 Изгибающий момент на корпус  85 Нм 133 Нм 210 Нм
